Arritmias supraventriculares: aspectos electrocardiográficos

Supraventricular arrhythmia: electrocardiographic aspects

Resumen

Las arritmias supraventriculares son una de las principales causas de consulta médica y de presentación clínica de varias enfermedades cardiovasculares y un marcador de muerte súbita. El diagnóstico adecuado de estas arritmias puede ser un reto. El objetivo de esta revisión narrativa es actualizar sucintamente sobre el tópico.

Introducción

Las arritmias supraventriculares son una de las principales causas de consulta médica y además pueden ser la forma clínica de presentación de varias enfermedades cardiovasculares y un marcador de muerte súbita. La incidencia de las arritmias supraventriculares aumenta con la edad. El diagnóstico adecuado de estas arritmias puede ser un reto, incluso para los especialistas en el tema. Debido a que el marco teórico de las arritmias supraventriculares ha evolucionado en los últimos años, el objetivo de esta revisión narrativa es actualizar sucintamente sobre este tópico.

Complejos prematuros

Se trata de complejos adelantados, en general extrasístoles, de origen ectópico auricular debido a una micro-reentrada. Pueden conducirse normal, con aberrancia, o quedarse cancelados en la unión aurículo-ventricular–ver Figuras 1A, 1B y 1C-. Las parasístoles supraventriculares son muy poco frecuentes. Tienen las mismas características que las parasístoles ventriculares: intervalo de acoplamiento variable, espacios interectópicos múltiples y si las dos cadencias, sinusal y ectópica, coinciden, complejos de fusión [1].

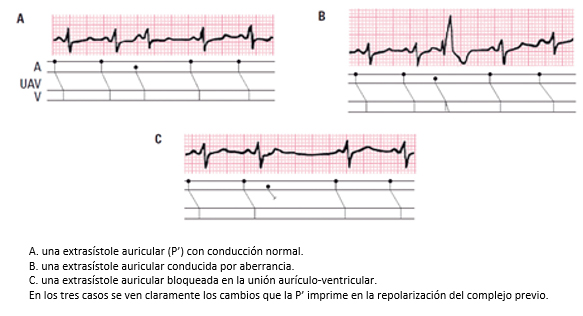

Fragmentos de trazados electrocardiográficos con extrasístoles auriculares.
Tamaño completo

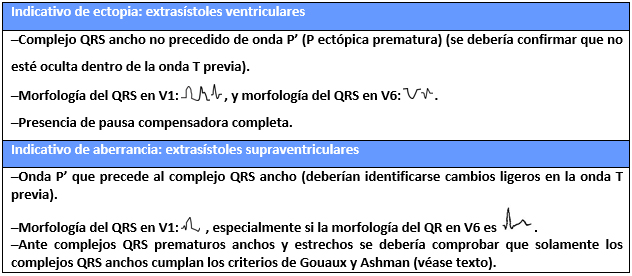

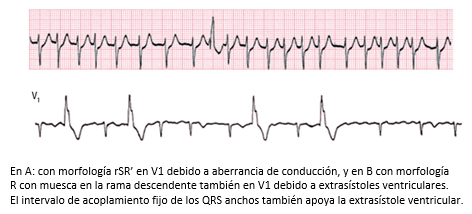

Es importante hacer el diagnóstico diferencial entre aberrancia (complejo supraventricular conducido con aberrancia), y ectopia en caso de un complejo QRS prematuro ancho. A continuación, en la tabla 1, constan los criterios del electrocardiograma (ECG) que van a favor de una u otra posibilidad.

Criterios del electrocardiograma para diagnóstico diferencial.
Tamaño completo

Taquicardia sinusal

Se habla de taquicardia sinusal cuando la frecuencia sinusal supera los 90-100 latidos por minuto. Esta taquicardia puede verse en pacientes en situaciones de simpaticotonía espontánea o inducida y en relación con muchos procesos (fiebre, hipertiroidismo, insuficiencia cardiaca, etcétera). A menudo está relacionada con esfuerzo y emociones, en cuyos casos la aceleración sinusal es progresiva y rápida, con desaceleración más o menos rápida según el grado de esfuerzo o emociones. La figura 2 muestra un ejemplo de aceleración ante una emoción intensa (salto en paracaídas).

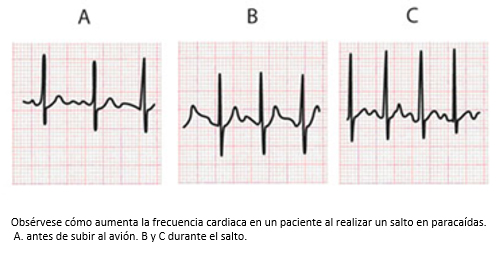

ECG con ejemplo de aceleración ante una emoción intensa.
Tamaño completo

Taquicardia auricular ectópica

Mecanismo
Se debe al aumento de automatismo de un foco ectópico o una micro- reentrada y, a veces, a una macro-reentrada auricular. La frecuencia auricular no supera los 200 latidos por minuto.

Morfología del ECG

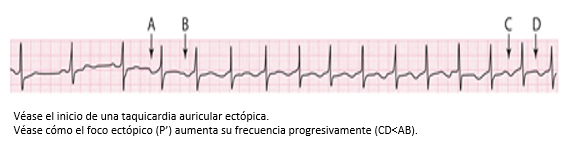

La onda P ectópica, a menudo estrecha y picuda, y su cadencia suele acelerarse y desacelerarse al inicio y final de la crisis (Figura 3).

Trazados de ECG con taquicardia auricular ectópica.
Tamaño completo

Taquicardias reentrantes de la unión aurículo-ventricular

Mecanismos
Las más frecuentes son las paroxísticas. En raras ocasiones son permanentes o repetitivas. Estas últimas, más frecuentes en niños, son muy raras.

Taquicardias paroxísticas por reentrada de la unión
Se trata aquí el tópico de las taquicardias paroxísticas en las que participa la unión aurículo-ventricular en el circuito (en total 80% de las taquicardias supraventriculares paroxísticas con QRS estrecho), que presentan una conducción del tipo lento-rápido (RP’<P’R’) (Figuras 4 y 5). El circuito puede estar exclusivamente en la unión aurículo-ventricular o puede participar en el mismo una vía anómala. Las taquicardias paroxísticas se llaman, respectivamente, de la unión exclusiva y de la unión con una vía anómala. El mecanismo de instauración de la taquicardia en ambos casos es a partir de una extrasístole auricular que encuentra la vía beta del nodo AV, o a la vía anómala en periodo refractario, lo que permite iniciar en ambos casos la taquicardia reentrante, tal como se observa en los diagramas que se ven en la figura 5. Obsérvese como en el caso de taquicardias paroxísticas de la unión con una vía anómala la P’ está algo separada del QRS pero con RP’ < P’R (tipo lenta-rápida), mientras que en la taquicardia paroxística de la unión exclusiva la P’ está escondida o pegada al QRS, con lo que son también del tipo lenta-rápida pero no se puede ver bien la relación QRS-P’ precisamente porque la P’ queda escondida o pegada al QRS. En cambio, en las taquicardias paroxísticas de la unión con una vía anómala, la conducción retrógrada por la vía anómala es más larga que en las taquicardias paroxísticas de la unión exclusiva, y la P’ queda separada del QRS aunque cerca del mismo (Figuras 4 y 5).

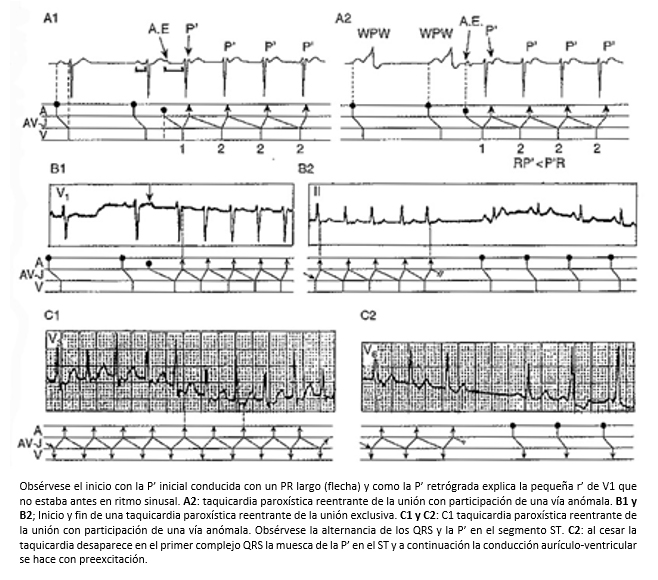

Taquicardia paroxística reentrante de la unión exclusiva.
Tamaño completo
Localización de las ondas P’ en las taquicardias paroxísticas supraventriculares.
Tamaño completo

Morfología del ECG:
A. Taquicardia paroxística reentrante de la unión aurículo-ventricular con circuito exclusivamente de la unión (TRU-E) (Figura 4 arriba A y B).

En la figura 4 arriba se puede ver el inicio y final de una crisis que es del tipo lento-rápido. En este caso, aunque la taquicardia es del tipo lenta-rápida, no se ve bien la actividad auricular separada del QRS, se puede intuir, más que ver, que la relación P’-QRS es > QRS-P’ (ver Figura 4 arriba y Figura 5).
Taquicardia paroxística reentrante de la unión con participación de una vía anómala con conducción ortodrómica (conducción anterógrada a los ventrículos por vía normal).

B. En la figura 4 C1 y C2, se puede ver durante la taquicardia una alternancia de los QRS, lo que apoya que en la taquicardia participe una vía anómala (aparece en el 20% de los casos). También se puede ver cómo después del QRS se aprecia una P’ retrógrada, que está cerca del QRS pero separada del mismo y con P’QRS > QRS-P’. Al cesar la taquicardia, aparece el ritmo sinusal que ya en el segundo complejo presenta una clara onda delta (preexcitación) (Figura 4 C2).
Taquicardias antidrómicas: si la conducción anterógrada a los ventrículos se hace por la vía anómala (haz de Kent o vía larga de preexitación atípica) y la retrógrada por la unión aurículo-ventricular se trata de una taquicardia antidrómica (taquicardia con QRS ancha aberrada) [1],[2]. El ECG de superficie permite saber cuál de los dos tipos de vía anómala es la utilizada. Para distinguir estas taquicardias antidrómicas de una TV, los mejores criterios son los de Steurer [3]. Según dicho autor, los siguientes criterios van a favor de que se trate de una taquicardia ventricular: a) QRS negativo en V4-V6; b) patrón QR en una de las derivaciones V2-V6; c) evidencia de disociación AV, y d) ÂQRS < -60° y > +150°.

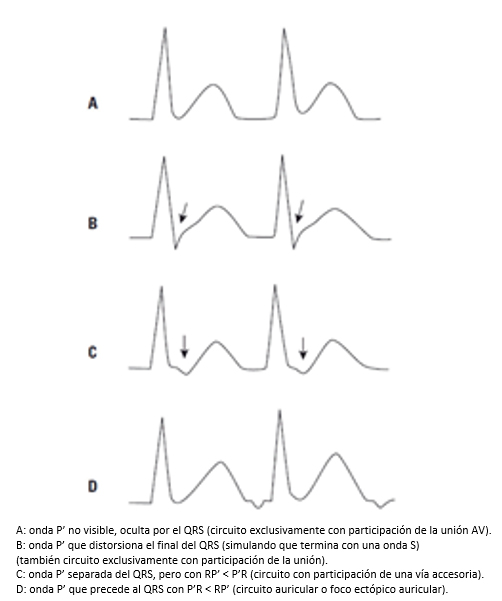

C. Importancia de la ubicación de la P’ para diagnosticar el tipo de taquicardia supraventricular paroxística (Figura 5).
Para realizar el diagnóstico diferencial entre las taquicardias paroxísticas con RR regulares y QRS estrecho sin disociación aurículo-ventriculares muy importante intentar ubicar dónde está la onda P’. La figura 5 resume estas posibilidades (ver pie de figura).

Taquicardia repetitiva reentrante de la unión aurículo-ventricular

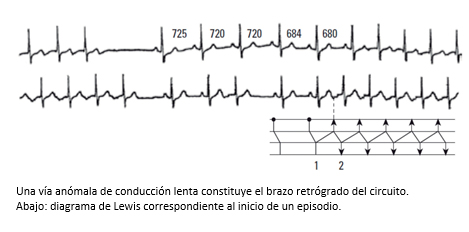

Esta taquicardia, descrita por Coumel [4] es muy poco frecuente y se ve más en niños. Se inicia con un acortamiento crítico del RR sinusal. Es del tipo rápido-lento. El brazo anterógrado es el sistema específico de conducción, y el brazo retrógrado una vía accesoria lenta [5] (Figura 6).

Registro de Holter que muestra una taquicardia unión reciprocante- incesante con circuito tipo rápido-lento.
Tamaño completo

Taquicardia ectópica de la unión aurículo-ventricular

Mecanismo
Se debe a un automatismo aumentado de la unión AV. Es una taquicardia que puede presentarse de forma paroxística, o no paroxística (inicio y final progresivos). Dicha taquicardia se veía a menudo antes pues había más casos de intoxicación digitálica. Ahora es muy poco frecuente [6].

Morfología del ECG
A menudo existe disociación AV. El ritmo de base auricular puede ser sinusal (A) (Figura 7) o flutter auricular (A), o fibrilación auricular (B) (Figura 8).

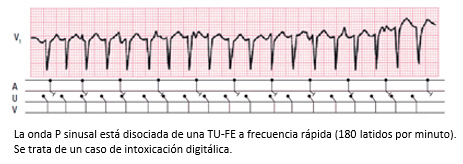

Ritmo auricular sinusal con disociación AV.
Tamaño completo

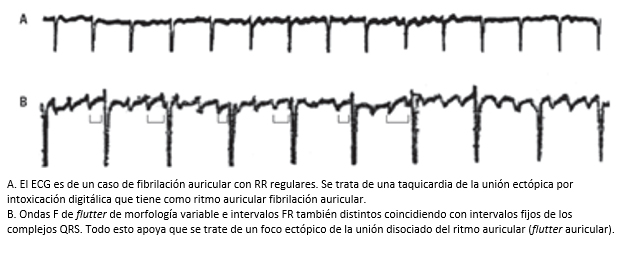

Trazados de ECG con fibrilación auricular.
Tamaño completo

Cuando la taquicardia ectópica de la unión está disociada de un flutter auricular presenta RR regulares e intervalos FR irregulares (Figura 8 B), y en el caso de fibrilación auricular, la presencia de RR regulares y a frecuencia rápida en un paciente con ondas “f” de fibrilación se puede explicar por una taquicardia ectópica de la unión disociada (Figura 8 A).

Si no hay disociación aurículo-ventricular, la conducción retrógrada suele ser menos lenta que la anterógrada. Ello explica que la P’ está después del QRS. En este caso el diagnóstico diferencial con la TRU-VA una vez instaurada la taquicardia es difícil [1].

Diagnóstico diferencial de las taquicardias paroxísticas supraventriculares regulares y con QRS estrecho

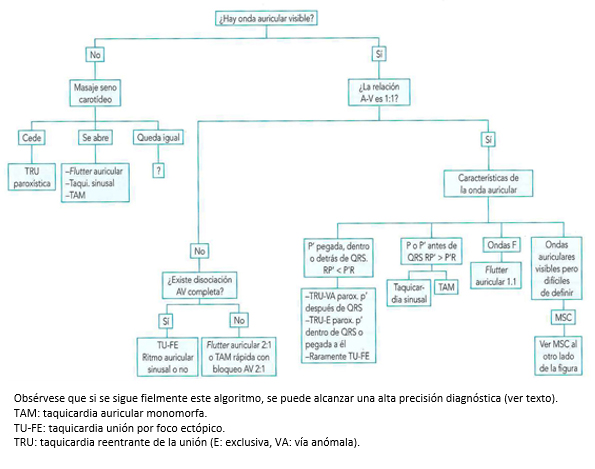

El algoritmo de la figura 9 permite realizar el diagnóstico diferencial de las taquiarritmias supraventriculares con intervalos RR regulares y QRS estrecho partiendo de la base de si se aprecia o no onda auricular visible y, en este caso, dónde está situada.

Diagnóstico diferencial de las taquiarritmias supraventriculares con intervalos RR regulares y QRS estrecho.
Tamaño completo

Taquicardia auricular caótica

Esta arritmia ocurre pocas veces, en general en relación con crisis de hipoxia en pacientes con cor pulmonale crónico. El mecanismo es el aumento del automatismo, por lo menos en tres focos auriculares. El tratamiento es sobre todo: mejorar la hipoxia; no dar antiarrítmicos de entrada ni practicar cardioversión eléctrica.

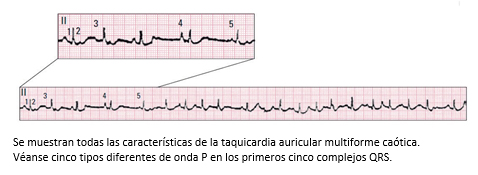

Los criterios diagnósticos ECG son los siguientes (Figura 10):

  1. Intervalos PP y PR variables, lo que da lugar a un ritmo irregular; el diagnóstico diferencial de la fibrilación auricular por palpación es muy difícil.
  2. Presencia de tres o más morfologías de la onda P.
  3. Línea isoeléctrica entre ellas.
  4. Ausencia de ritmo dominante.
Trazado ECG de paciente con cor pulmonale descompensado.
Tamaño completo

Fibrilación auricular

Es la arritmia supraventricular más frecuente (5-10% en personas de más de 70-80 años), que tiene gran trascendencia clínica porque es la responsable de muchos casos de insuficiencia cardíaca y embolismo cerebral. Hay que procurar revertirle a ritmo sinusal y evitar recaídas, con fármacos y/o ablación si esta última es adecuada. Si esto no es posible, al menos hay que evitar el embolismo cerebral con el tratamiento antitrombolítco procedente [1],[2]. Se ha descrito que la presencia de bloqueo interauricular avanzado (P ≥ 120 ms más morfología ± en II, III y VF) se asocia con mucha frecuencia a la aparición de fibrilación /flutter auricular (síndrome de Bayés) [7],[8].

Mecanismo de la fibrilación auricular

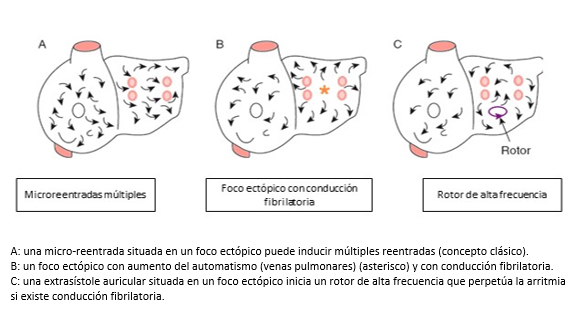

La fibrilación auricular puede explicarse por tres mecanismos (Figura 11): a) múltiples microreentradas en las aurículas; b) foco ectópico localizado en las venas pulmonares con conducción fibrilatoria (el mecanismo más frecuente en la fibrilación auricular paroxística) y c) un rotor (fuente de energía) de alta frecuencia iniciado por un extrasístole auricular.

Mecanismos que pueden participar en la aparición y perpetuación de la fibrilación auricular.
Tamaño completo

Morfología del ECG

Las características del ECG en esta frecuente taquiarritmia auricular son las siguientes:

  1. Presencia de ondas de fibrilación (ondas f) de poco voltaje y frecuencia entre 350 y 700 latidos por minuto (Figuras 12 y 13).
  2. Ritmo ventricular irregular debido a la penetración variable de las ondas f en la unión aurículo-ventricular. La frecuencia ventricular también depende del grado de bloqueo aurículo-ventricular que exista (Figuras 12 y 13).
  3. El QRS puede ser estrecho o ancho (aberrancia de conducción o bloqueo de rama fijo).
  4. No puede coexistir con extrasístoles auriculares pero a menudo hay complejos QRS anchos precoces (por ejemplo: ventriculares o aberrancia) (Figura 15) o tardíos (escapes ventriculares).
  5. A veces las ondas f apenas se ven o son inaparentes. Se ven más en V1 (Figuras 12 y 13).
  6. A veces al final de una fibrilación auricular hay una pausa larga seguida o no de una P sinusal (enfermedad del seno).
  7. Pausas largas en ritmo sinusal con crisis de taquiarritmias de repetición, flutter o fibrilación auricular, constituyen el síndrome de bradi-taquicardia.
  8. La fibrilación auricular puede ser paroxística o permanente.
  9. Las crisis de fibrilación auricular paroxística suelen empezar con una extrasístole auricular precoz (Figura 14). Actualmente si no ceden con normas higieno-dietéticas (por ejemplo, restricción de alcohol) y/o medicación adecuada, pueden solucionarse con ablación de venas pulmonares.
Características del ECG en la fibrilación auricular.
Tamaño completo

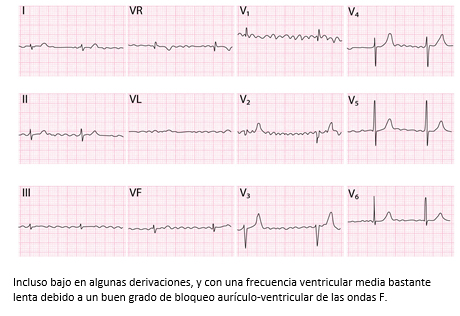

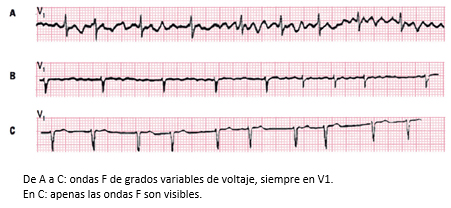

Ejemplo típico de fibrilación auricular con ondas F de mediano tamaño.
Tamaño completo

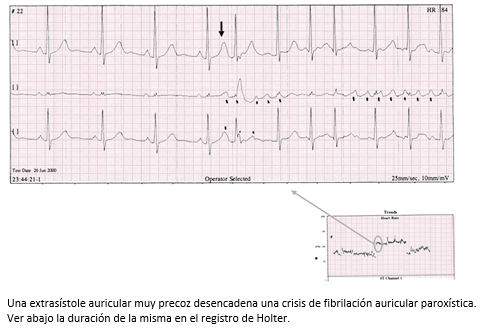

Trazado de ECG con extrasístole auricular muy precoz.
Tamaño completo
Dos casos de fibrilación auricular con algunos QRS anchos.
Tamaño completo

Flutter auricular

Mecanismo
En la figura 16 pueden verse cuáles son los circuitos de reentrada que explican la aparición del flutter auricular común, que es un circuito auricular derecho con conducción antihoraria, y del flutter no común o reverso, que es un circuito auricular con conducción horaria en la aurícula derecha (B). En la misma figura se muestran las imágenes ECG más características en las derivaciones D2 y V1 de los dos tipos de flutter. De forma clara en el flutter común, en II, III y VF no hay línea isoeléctrica entre las ondas (ver Figuras 17 y 18).

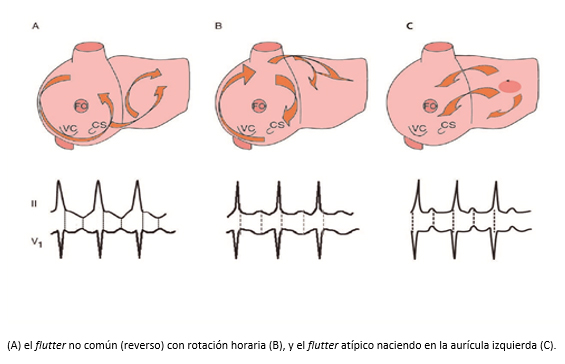

Circuitos que explican la presencia de flutter auricular común con rotación antihoraria.
Tamaño completo
Correlación de las morfologías de las ondas F.
Tamaño completo
Ejemplo de flutter auricular inverso.
Tamaño completo

El flutter, como todas las arritmias por reentrada, viene desencadenado por un extrasístole auricular que encuentra a una zona del circuito en periodo refractario y desencadena el mecanismo macrorreentrante, que está expuesto en la figura 16 A y B, en los tipos más frecuentes de flutter auricular. Hay otros tipos de flutter llamados atípicos que se presentan especialmente en pacientes con cicatrices post cirugía o ablación, o con mucha fibrosis auricular. El más característico es el que nace por un mecanismo de macroreentrada en la aurícula izquierda (ver Figura 16 C).

La diferencia entre las taquicardias auriculares por macroreentrada auricular y el flutter atípico es fundamentalmente la frecuencia de las ondas auriculares (si es >200-220x’ se habla de flutter atípico).

Las características electrocardiográficas

  1. Es una arritmia rápida (250-300 latidos por minuto) organizada y regular con ondas de flutter (F) iguales y sin línea isoeléctrica entre ellas.
  2. Las ondas de flutter se frenan hasta alrededor de 200 latidos por minuto con ciertos fármacos.

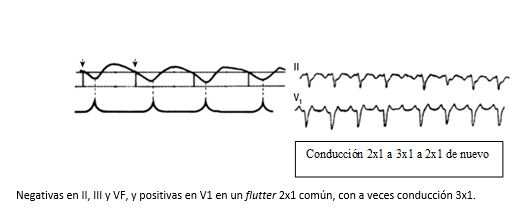

  3. La conducción aurículo-ventricular suele ser 2x1 y fija pero puede ser incluso 1x1 y 3x1 o más lenta, y además variable de un momento a otro (Figura 17).
  4. En el flutter común, las ondas F se originan por una reentrada antihoraria en la aurícula derecha y en el flutter no común o reverso, por una reentrada horaria (ver Figuras 17 y 18).
  5. Las ondas F se ven en el ECG de la siguiente forma:
    Flutter común: a) II, III, VF, ondas F sin línea isoeléctrica entre sí (en sierra) con negatividad evidente. b) V1, ondas F positivas (Figura 17).
    Flutter no común (reverso): a) II, III, VF, ondas F generalmente anchas y positivas con menos evidente línea isoeléctrica; y b) V1, ondas F predominantemente negativas (Figura 18).

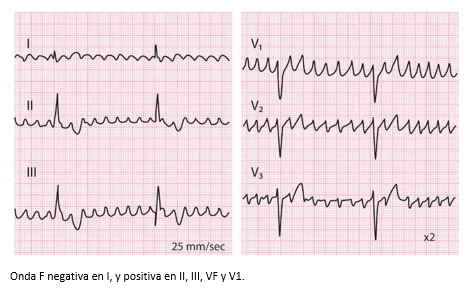

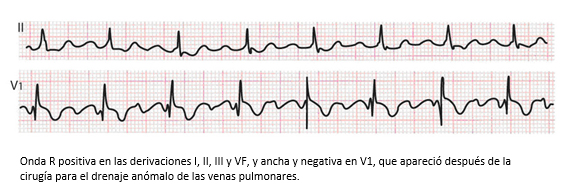

    Flutter atípico: se origina en la aurícula izquierda y da lugar a ondas F de morfología parecida a una taquicardia macroreentrante auricular izquierda pero con frecuencia auricular más rápida (>200 latidos por minuto) (Figuras 16 C y 19). Las ondas F son predominantemente positivas en VI y II, III y VF, y negativas en I (Figura 19). Estos casos presentan en ritmo sinusal, a menudo un bloqueo interauricular avanzado (P+- en II, III, VF) (síndrome de Bayés) [8].
Típico ejemplo de flutter atípico.
Tamaño completo
